單缸液壓圓錐破碎機是一款經過優化設計的高性能單缸結構液壓圓錐破碎機，主要用于礦山、建材、冶金等行業，可對花崗巖、石灰石、河卵石、玄武巖、鐵礦石等各種礦石、巖石進行中、細碎作業。單缸液壓圓錐破碎機具有先進的結構設計、優秀的破碎能力、極佳的可靠性和低廉的生產運行成本等特點。液壓圓錐破通過單個液壓缸升降動錐，實現了排礦口調整、清腔、過鐵和過載保護等多種功能；配置電子智能排礦口控制系統，實現了更多生產過程控制和作業優化功能。單缸液壓圓錐式破碎機可廣泛應用于各黑色、有色、非金屬礦山及砂石料等工業領域。

單缸液壓圓錐破碎機性能特點：

1、合理的偏心量和擺頻以及特殊的破碎腔型設計，使設備破碎比更大，產量更高，粒型更優；

2、集排料口調節和過載保護功能于一體，結構精簡，使用方便；

3、智能化控制系統可實時監測設備運行狀況，以便及時調整，使設備始終保持理想運行狀態；

4、加強型設備結構以及先進的過載保護系統，保障設備長期安全運行。

單缸液壓圓錐破碎機工作原理：

單缸液壓圓錐破碎機工作時，電動機通過三角帶帶動水平傳動軸旋轉，水平傳動軸通過錐齒輪帶動偏心套旋轉，動錐部在偏心套的迫動下作旋擺運動，物料進入破碎腔后，在破碎壁與軋臼壁之間不斷受到?jīng)_擊、擠壓被破碎，破碎后的物料從下部排出。

電機帶動破碎機的小齒輪，小齒輪帶動大齒輪，大齒輪組件（大齒輪、大齒輪架、偏心鋼套）帶動偏心套組件（偏心缸套、偏心銅套）和主軸組件（主軸、內錐、內錐襯板）以理論垂直線為中心，在銅襯套內公轉，主軸組件在偏心銅套內以主軸的中心線可以實現自轉。空機運行的時候，偏心套組件“抱著”主軸組件和隨大齒輪一同公轉，當物料加入到破碎腔后，主軸總成（主軸、內錐）在物料的阻力下在偏心銅套內緩慢的自轉。內錐的運行軌跡看起來是在破碎腔內來回擺動，同時緩慢的旋轉。物料被擺動的內錐擠壓破碎。支撐套與架體連接處靠液壓缸壓緊，當破碎機內落入金屬塊等不可破碎物體時，單缸的動錐由底部液壓活塞托起，起到排放口調整和過鐵保護、反復起落排除堵礦的作用。

出料口大小的調整：底部液壓缸的個功能在于調節主軸的上下位置，從而調節動錐和外錐襯板之間的間距。這個間距變小了，破碎機的出料粒度就小；這個間距變大了，破碎機的出料粒度就大。同時，選用不同的破碎腔型，選用不同的偏心套也能夠改變物料的出料大小。

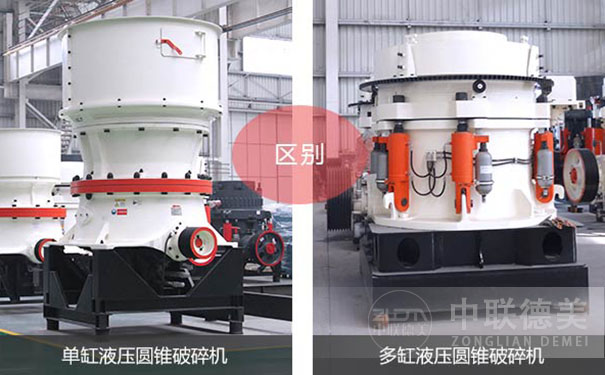

單缸液壓圓錐破碎機與多缸液壓圓錐破碎機的區別：

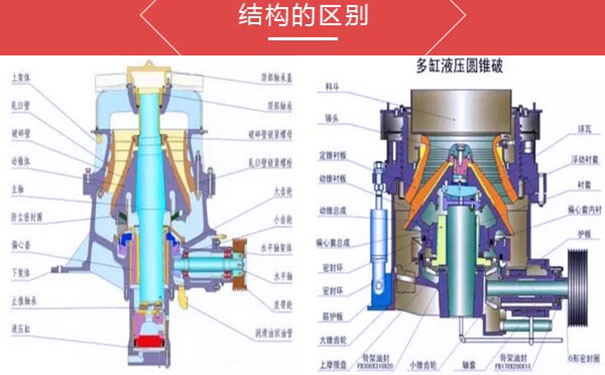

一、結構的區別

1、單缸液壓圓錐破碎機結構組成

單缸液壓圓錐破碎機結構組成分為六大部分，分別是上機架總成、下機架總成、動錐總成、傳動軸總成、偏心套總成、液壓缸體總成。

2、多缸液壓圓錐破碎機結構組成

多缸液壓圓錐破碎機結構組成也分為六大部分，分別是下機架部、偏心套部、傳動部、支撐套部、調整環部、動錐部。

總結：單缸和多缸液壓圓錐破碎機結構組成上還是有一定區別的，單缸液壓圓錐破碎機有液壓缸體、上機架，而多缸液壓有支撐套部、調整環部，這些是結構上部件上主要的區別。

二、排料口調節裝置的區別

1、單缸液壓圓錐破碎機在運行的時候，是通過油泵對主軸油缸注油或排油，使主軸上移或下移（使其上下浮動）來調節排料口的大小。

2、多缸液壓圓錐破碎機是通過液壓推手或者液壓馬達來調整帽，從而帶動調整環在支撐套內進行旋轉，通過調整定錐螺旋轉動上下進行移動達到調整目的，這種調節的好處是排礦口容易鎖緊。

三、過載保護設計對比

1、單缸液壓圓錐破碎機過鐵和清腔的時候，液壓油注入蓄能器，主軸下墜，過鐵后，蓄能器迅速將油壓回，當正常運行的時候，清腔的時候依然用液壓泵。

2、多缸的過載保護，當異物通過破碎腔或者超載的時候，液壓保險系統可以將排礦口增大，異物從破碎腔排出，如果異物在排礦口卡住的話，可以使用清腔系統，進步一步擴大排料口，將異物排出去，排礦口可以自動恢復正常工作。

四、潤滑系統的區別

1、單缸圓錐破碎機注油的時候，一路從主軸的下端進入，潤滑球面軸承、球形瓦、機架襯套、主軸、襯套、進而潤滑大小錐齒輪。還可以從傳動軸端進入，潤滑傳動軸襯套，兩路油從同一出油口排出。

2、多缸圓錐破碎機注油是從機器下部進入，達到主軸中間部位后，分為三條支路。偏心套內外表面，主軸中間油孔達球型軸承，經過孔道潤滑大小錐齒輪。

另外可以經過傳動軸架上的孔進油，潤滑傳動軸承，經過小錐齒輪下部的回油孔及防塵蓋上的回油孔回油。

五、破碎部件的區別

1、單缸圓錐破碎機破碎力部件與彈簧圓錐破類似，它的主軸與傳動椎體相組合，由碗形瓦承載，主軸和動錐體相當于底座支撐起來的，偏心套可帶動主軸提供破碎力。

2、多缸液壓圓錐破碎機的主軸粗短，直徑的設計比較大，立于機架上，由機架直徑支撐，承載能力較強，偏心套可以直接帶動動錐來提供破碎力。

單缸和多缸圓錐破碎機由于結構上的差異，導致兩者破碎礦石的時候考研機架的承受能力，單缸機架承受是拉應力，而多缸機架承受能力減弱拉應力。

六、易損件對比

1、單缸圓錐破碎機非標易損件包括：非標易損件：錐套、油封、軋臼壁、軸套、壓帽、切割環、破碎壁、防塵圈、上下摩擦盤、擋油環、架體襯套、中摩擦環、偏心襯套。

2、多缸圓錐破碎機標準易損件包括：三角帶、骨架油封、O形密封圈、防塵圈、Yx形密封圈、Yz形密封圈。

非標準易損件包括：小錐齒輪、軸套、護板、偏心套內襯、大錐齒輪、上摩擦盤、球瓦、破碎錐、錐頭、浮動襯套、密封環、軋臼壁、筋護板。

七、配重塊的區別

1、單缸液壓圓錐破碎機：重+厚

2、多缸液壓圓錐破碎機：重+薄

總結：這樣搭配的原因是，單缸圓錐破碎機的主軸和動錐向緊口邊運動的時候，偏心套厚的一邊在寬口邊，整個動錐的重心偏向緊口變，當主軸和動錐向緊口邊運動的時候，寬口邊就會積累很多的原料，這樣會使動錐體向?qū)捒谶呉赃\動的方式形成阻力，配重塊是為了讓動錐比較容易向?qū)捒谶呥\動。

多缸液壓圓錐破碎機的主軸是固定的，配備重塊只需要考慮偏心套。

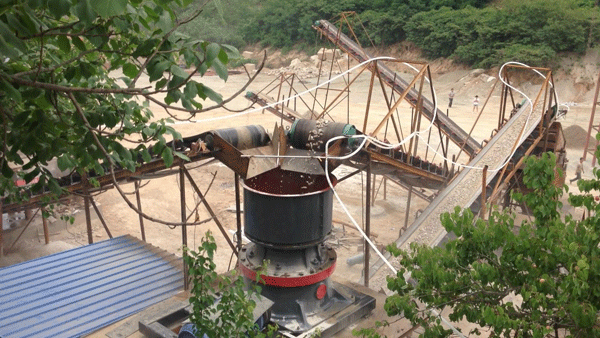

八、給料方式的區別

單缸和多缸液壓圓錐破碎機都可以滿足給料，多缸的高承載力可以實現滿足給料的同時并利用層壓原理，將石料在破碎腔內互相擠壓破碎，具有整形作用，出料粒型比較均勻。

九、破碎效果的區別

多缸液壓圓錐破碎機細碎排料口下細粒物料含量高，細碎、層壓效果較好，單缸液壓圓錐破碎機的中破效果較好，通過量較大。

十、實際產量的區別

單缸液壓圓錐破碎機破碎軟礦石和風化礦石的時候，其優點是通過量較大，在破碎中硬、高硬礦石的時候，多缸液壓圓錐破碎機更適合。

 十一、維護上的區別

單缸液壓圓錐破碎機的結構簡單可靠，故障率低，生產成本低、運行穩定性強，維護起來非常方便。

多缸液壓圓錐破碎機的頂部或者側面可以拆裝，維修起來更方便，所有的零件都可以從頂部或側面拆裝進行維護，動錐和頂錐拆裝方便，不需要拆機架、緊固螺栓等。
